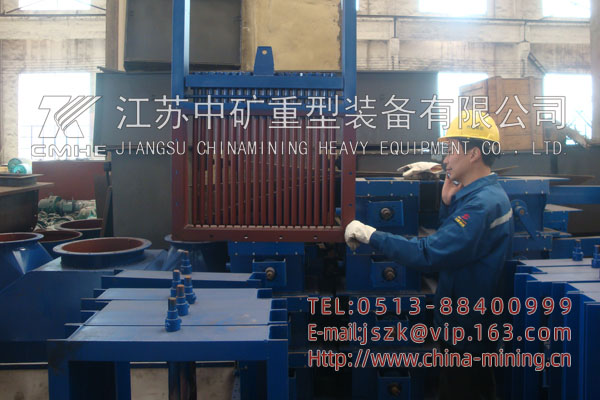

單雙層棒條閥
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
一、 用途
單雙層棒條閥根據建材、礦山、冶金等行業對中小型固體、塊狀物料的輸送控制、給料等工藝的需要而研制的一種閘門，適用于≤50mm物料控制。
二、 結構特點
單雙層棒條閥結構簡單、易操作，無卡阻，克服了平板閘閥因物料顆粒大所造成啟閉力大，甚至關不進去的缺點。由于該閥采用單根棒條操作，因而操作方便、靈活。
單雙層棒條閥的整體結構為型鋼焊接，剛性好、不變型、使用壽命長，無需維修，是中小型晶狀、塊狀物料控制的理想設備。
三、 工作原理
江蘇中礦單雙層棒條閥主要由框架、棒條組成，當棒條插入框架上，則一組棒條組成一平行柵板，將塊狀物料阻擋在閘門一側，若抽出一條則柵板出現一條較大的空隙，物料就可以從該空隙進入閘門的另一側，抽出棒條的多少應由工藝流程的需要來決定。
四、主要性能指標
適用介質 | Φ500mm以下的顆粒物料 |
適用溫度(℃) | ≤350 |

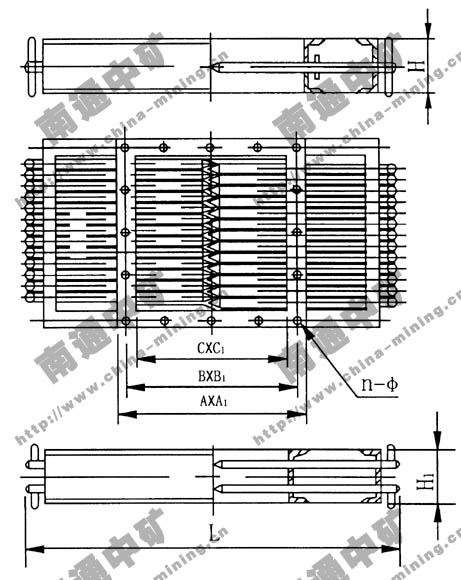

五、主要外形及連接尺寸
規格 | A×A1 | B×B1 | C×C1 | L | H | H1 | n-Φ | 重量kg |
300×300 | 390×390 | 350×350 | 300×300 | 800 | 120 | 140 | 8-Φ14 | 173 |
400×400 | 490×490 | 450×450 | 400×400 | 1000 | 120 | 140 | 12-Φ14 | 256 |
500×500 | 610×610 | 560×560 | 500×500 | 1200 | 140 | 160 | 16-Φ18 | 385 |
600×600 | 710×710 | 660×660 | 600×600 | 1400 | 140 | 160 | 16-Φ18 | 550 |
700×700 | 820×820 | 770×770 | 700×700 | 1600 | 160 | 180 | 20-Φ18 | 790 |
800×800 | 920×920 | 870×870 | 800×800 | 1800 | 160 | 180 | 20-Φ18 | 892 |
900×900 | 1030×1030 | 972×972 | 900×900 | 2000 | 160 | 180 | 24-Φ123 | 1077 |
1000×1000 | 1130×1130 | 1068×1068 | 1000×1000 | 2200 | 160 | 180 | 24-Φ123 | 1338 |
1100×1100 | 1240×1240 | 1183×1183 | 1100×1100 | 2500 | 180 | 200 | 28-Φ123 | 1671 |
1200×1200 | 1340×1340 | 1280×1280 | 1200×1200 | 2700 | 180 | 200 | 32-Φ123 | 2089 |
